耐火電纜的耐火功能，便是在火焰條件下線路可以在必定的時刻內堅持它的完好性?？墒遣煌膰乙?guī)范對電纜耐火查核的目標是不同的。下面小編將對三種不同的耐火電纜的耐火規范進行簡略的論述。

第一種耐火規范是IEC60331。

IEC60331-21首要敘述了額外電壓0.6/1kV及以下電纜在火焰條件下堅持線路完好性實驗過程與要求。規則了火焰溫度不低于750℃，供火時刻引薦90min。在實驗的過程中不進行噴淋與轟動。

實驗時應對試樣施加電壓。關于多芯電纜施加的電壓值應是導體與導體之間的額外電壓。假如是單芯電纜施加的電壓值應是導體對地或許導體與金屬屏蔽之間的額外電壓。供火時刻完畢后應繼續供電15分鐘。假如熔斷器或許斷路器呈現斷開或許燈泡平息證明絕緣擊穿，導體對地瞬間施加在導體上與屏蔽或許大地構成回路導致瞬間電流很大使熔斷器或許斷路器熔斷。假如線路全部完好則證明經過耐火實驗。

第二種耐火規范是AS/NZS3013。

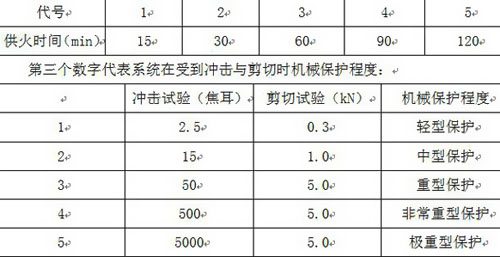

該規范對耐火電纜具體耐火等級進行具體的區分。例如代號：WS52W。WS-wiring system(接線體系)，第二個數字代表著供火時刻：

第四個字母W的意思是water(水)，也便是要對電纜進行噴淋實驗來驗證線路的完好性。噴水實驗是在焚燒實驗之后進行的。噴水時刻為180秒，焚燒條件為1050℃，120分鐘。

第三種耐火規范是BS6387。

水平焚燒實驗為A級650℃/3h，B級750℃/3h，C級950℃/3h，S級950℃/20min。A級表明在650℃下施加電纜額外電壓水平焚燒3小時不擊穿。B級表明在750℃下施加電纜額外電壓水平焚燒3小時不擊穿。C級表明在950℃下施加電纜額外電壓水平焚燒3小時不擊穿。S級表明在950℃下施加電纜額外電壓水平焚燒20min不擊穿。水噴淋實驗為W級，表明施加電纜額外電壓水平焚燒15min后進行淋水焚燒15min不擊穿。沖擊焚燒實驗分為X級650℃/15min,Y級750℃/15min，Z級950℃/15min。一起發動轟動設備與焚燒設備繼續15min不擊穿。所以BS6387要求的最高級別型號為CWZ。
